馬凳筋，其主要作用是支撐在板的上皮和下皮鋼筋間，確保兩皮鋼筋間距符合規范要求，板筋采用鋼筋馬凳，是要縱橫方向間距600-1000左右予以支撐。
馬凳筋的概念
馬凳筋作為板的措施鋼筋是必不可少的，從技術和經濟角度來說有時也是舉足輕重的，它既是設計的范疇也是施工范疇更是預算的范疇。一些缺乏實際經驗和感性認識的人往往對其忽略和漏算。馬凳不是個簡單概念，但時至今日沒有具體的理論依據和數據，沒有通用的計算標準和規范，往往是憑經驗和直覺。不過道理弄明白了，也了解實際施工，那么計算馬凳筋就不是件難事。任何把簡單的事情復雜化和把復雜的問題簡單化都是有害的。

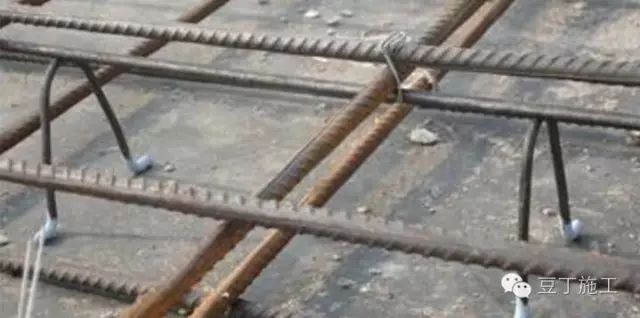

馬凳，它的形狀象凳子故俗稱馬凳，也稱撐筋。用于上下兩層板鋼筋中間，起固定上層板鋼筋的作用。當基礎厚度較大時（大于800mm）不宜用馬凳，而是用支架更穩定和牢固。馬凳鋼筋一般圖紙上不注，只有個別設計者設計馬凳，大都由項目工程師在施工組織設計中詳細標明其規格、長度和間距，通常馬凳的規格比板受力筋小一個級別，如板筋直徑ф12可用直徑為ф10的鋼筋做馬凳，當然也可與板筋相同。縱向和橫向的間距一般為1米。不過具體問題還得具體對待，如果是雙層雙向的板筋為ф8，鋼筋剛度較低，需要縮小馬凳之間的距離，如間距為@800*800，如果是雙層雙向的板筋為ф6馬凳間距則為@500*500。有的板鋼筋規格較大，如采用直徑ф14，那么馬凳間距可適當放大。總之馬凳設置的原則是固定牢上層鋼筋網，能承受各種施工活動荷載，確保上層鋼筋的保護層在規范規定的范圍內。板厚很小時可不配置馬凳，如小于100MM的板馬凳的高度小于50mm，無法加工，可以用短鋼筋頭或其它材料代替?？偠灾?，馬凳的設置要符合夠用適度的原則，既能滿足要求又要節約資源。
定額對馬凳筋規定
有些地方定額對馬凳筋的計算有明確規定，那么按定額規則計算，但這個計算結果只能用于預算和結算不能用于施工下料，因為它僅僅是個重量，而不是從它本身的功能和受力特征來計算，如浙江定額規定：設計無規定時,馬凳的材料應比底板鋼筋降低一個規格,長度按底板厚2倍加0.2米計算,每平方米1個,計算鋼筋總量。山西省的定額規定按照1根／m2計算，直徑按照Φ12計算，很顯然它不適用于施工。 馬凳筋的根數如何計算？ 可按面積計算根數，馬凳筋個數=板面積/馬凳筋橫向間距*縱向間距，如果板筋設計成底筋加支座負筋的形式，且沒有溫度筋時那么馬凳個數必須扣除中空部分。梁可以起到馬凳筋作用，所以馬凳個數須扣梁 。電梯井、樓梯間和板洞部位無需馬凳不應計算，樓梯馬凳另行計算。
馬凳筋的長度如何計算？

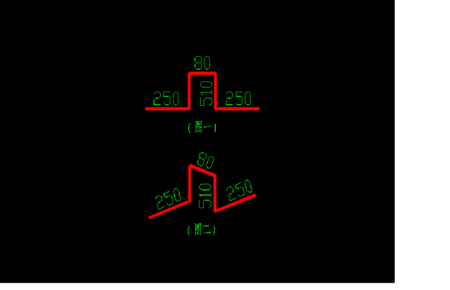

馬凳高度=板厚-2*保護層-Σ(上部板筋與板最下排鋼筋直徑之和)。 上平直段為板筋間距+50 mm（也可以是80mm，馬凳上放一根上部鋼筋），下左平直段為板筋間距+50 mm，下右平直段為100，這樣馬凳的上部能放置二根鋼筋，下部三點平穩地支承在板的下部鋼筋上。馬凳筋不能接觸模板，防止馬凳筋返銹。 馬凳筋的規格： 當板厚≤140mm，板受力筋和分布筋≤10，時馬凳筋直徑可采用ф8；當140mm<h≤< span>
200MM,板受力筋<=12時,馬凳筋直徑可采用ф10；當200mm<h≤300mm時,馬凳直徑可采用ф12；當300mm<h≤500mm時,馬凳直徑可采用ф14；當500mm<h≤700mm時，馬凳直徑可采用ф16；厚度大于800mm最好采用鋼筋支架或角鋼支架。< span>
筏板基礎中措施鋼筋
大型筏板基礎中措施鋼筋不一定采用馬凳鋼筋而往往采用鋼支架形式，支架必須經過計算才能確定它的規格和間距，才能確保支架的穩定性和承載力。在確定支架的荷載時除計算上部鋼筋荷載外考慮施工荷載。支架立柱間距一般為1500MM，在立柱上只需設置一個方向的通長角鐵，這個方向應該是與上部鋼筋最下一皮鋼筋垂直，間距一般為2000米。除此之外還要用斜撐焊接。支架的設計應該要有計算式，經過審批才能施工，不能只憑經驗，支架規格、間距過小造成浪費，支架規格、間距過大可能造成基礎鋼筋整體塌陷嚴重后果。所以支架設計不能掉以輕心。 馬凳其它注意事項
建筑工程一般都對馬凳筋有專門的施工組織設計，如果施工組織設計中沒有對馬凳作出明確和詳細的說明那么就按常規計算，但有二個前提，就是馬凳要有一定的剛度，能承受施工人員的踩踏，避免板上部鋼筋扭曲和下陷。二是為了避免以后結算爭議和扯皮，對馬凳辦理必要的手續和簽證，由施工單位根據實際制作情況以工程聯系單的方式提出，報監理及建設單位確認，根據確認的尺寸計算。
根據程量清單計價規范P52頁第19條：現澆構件中固定位置的支撐鋼筋、雙層鋼筋用“鐵馬”，伸出構件的錨固鋼筋、預制構件的吊鉤等就并入鋼筋工程量內。為什么看上去是措施用的鋼筋算在實體項目中呢，很簡單，因為它是隱蔽在砼內形成工程實體的。所以馬凳雖然是措施性鋼筋但應歸入實體項目而不能歸入措施項目。招標單位在編制工程量清單時應計算馬凳合并在鋼筋工程量并在項目特征、工作內容中描述清楚。投標人在復核工程量清單時需要計算馬凳工程量，考慮在綜合單價內，勿放在措施費中。
馬凳筋的一些事
鋼筋按實計算歸入鋼筋總量中參與鋼筋調整，一些施工單位把馬凳套成預埋鐵件是錯誤的。
馬凳排列可按矩形陳列也可梅花放置，一般是矩形陳列。馬凳方向要一致。有一些不正規施工單位為了省鋼筋不是用馬凳固定板鋼筋而量用其它硬物如石子、墊塊、木塊、塑料等充當馬凳功能，這是沒有專業性的野蠻施工。
鋼筋圖形軟件中一般都有馬凳筋的輸入，非常方便快速地統計出馬凳的重量。
馬凳筋最好在澆筑之前和監理一起去現場確認并辦理簽證，尤其是筏板、集水坑等結構特殊，馬凳規格和形狀也比較特殊，混凝土一澆誰也不知道里面是什么樣的，沒有書面資料是很危險的。
所謂的馬凳筋比板受力筋低一個規格的規定不知道是哪里定的，我是讓它傷過一回，太沒道理了。某個工地甲方對馬凳筋簽證拖著不簽字，結果割算的時候?qū)徲嬚f板筋是8的，馬凳筋非得給我算成6的，我說你想想拿六個的鋼筋做馬凳能承受施工荷載嗎？稍微一踩面筋和馬凳都一起趴下了，可審計就認書面材料，沒有材料就按規定，真把人氣到吐血。好在后來向甲方反映，簽證附著隱蔽辦理下來了，要不馬凳筋好幾十噸12個的鋼筋按6算得虧多少啊！
