1、綁扎連接
同一連接區段內，縱向鋼筋搭接接頭面積百分率為該區段內有搭接接頭的縱向受力鋼筋截面面積與全部縱向受力鋼筋截面面積的比值。

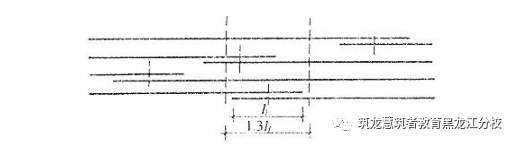

鋼筋綁扎搭接接頭連接區段的長度為1.3 Ll計算（Ll為搭接長度），凡搭接接頭中點位于該連接區段長度內的搭接接頭均屬于同一連接區段， 如圖
鋼筋的接頭
一般鋼筋出廠時，為了便于運輸，除小直徑的盤圓鋼筋外，每根長度多為10～12m左右，在實際使用時，有時要求成型鋼筋總長超過原材料長度，或者為了節約材料，需利用被剪斷的剩余短料接長使用，就有了接頭。為了保證兩根鋼筋的接頭能起到整體傳力作用，有下列規定：
（1）焊接接頭。鋼筋的接頭最好采用焊接，采用焊接接頭受力可靠，便于布置鋼筋，并且可以減少鋼筋加工工作量和節約鋼筋。焊接接頭主要有閃光對焊和電弧焊兩種。
（2）綁扎接頭。它是在鋼筋搭接部分的中心和兩端共三處用鐵絲綁扎而成，綁扎接頭操作方便，但不結實，因此接頭要長一些，要多消耗鋼材，所以除了沒有焊接設備或操作條件不許可的情況，一般不采用綁扎接頭。

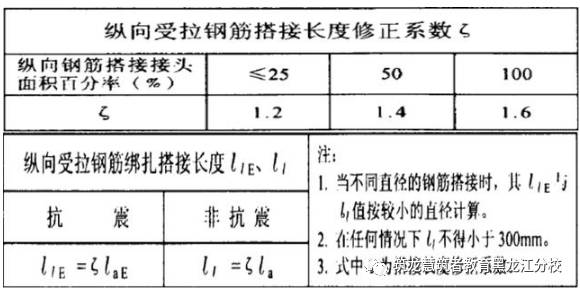

（3）綁扎接頭使用條件有一定的限制，即搭接處接頭要可靠，必須有足夠的搭接長度（Ld）<點擊免費下載5000g工程資料>
（4）設計圖紙已注明的鋼筋接頭，按圖紙規定計算。設計圖紙未注明的通長鋼筋接頭，按施工組織設計規定或按預算定額規定計算接頭個數，接頭長度按規范計算。

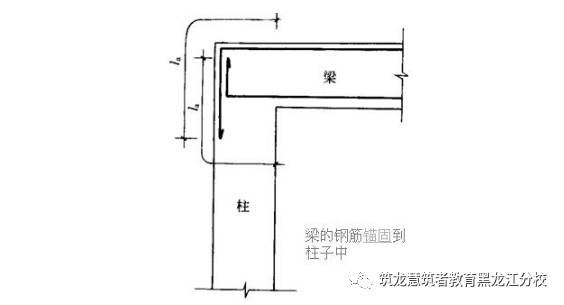

鋼筋的錨固

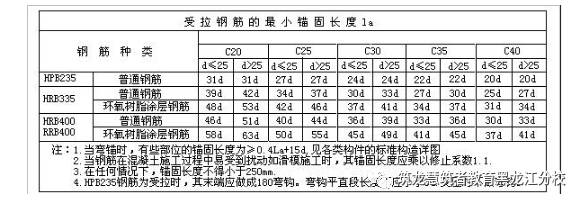

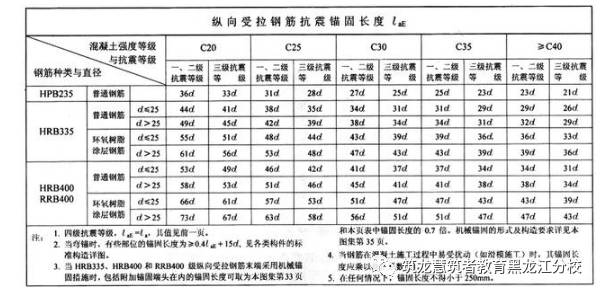

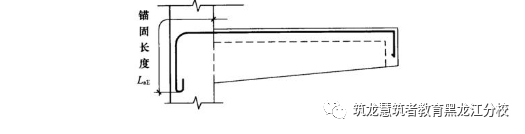

鋼筋的錨固長度，是指各種構件相互交接處彼此的鋼筋應互相錨固的長度。設計圖有明確規定的，鋼筋的錨固長度，按圖計算；
箍筋長度計算
箍筋一般按一定間距設置，表達為Ф6@200。箍筋長度計算應先算出單肢箍長度再乘以肢數，最后求得箍筋總長度。其長度計算表達式為：箍筋長度 = 單肢箍長度×肢數
1、單肢箍長度計算
單肢箍長度根據構件斷面及箍筋配置情況的不同，有以下幾種情況：

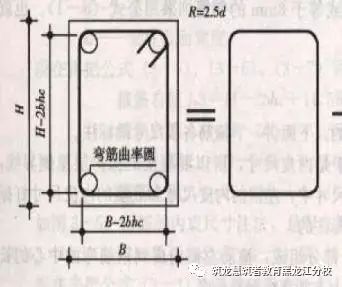

（1）方形或矩形斷面配置的封閉雙肢箍，如右圖所示。
封閉雙支箍單支箍長度，計算時應扣混凝土保護層厚度，增加兩個135°彎鉤的長度。表達式（按外皮計算）為：
L=（B＋H ）×2 －8bhc ＋ 8d +11.9d ×2 或 L=（B＋H ）×2－8bhc＋（2×11.9＋8)d
式中: L —— 單支箍長度
（B＋H ）×2 —— 構件斷面周長
8bhc —— 構件主筋的8個保護層厚度
d —— 箍筋直徑<點擊免費下載5000g工程資料>
11.9d ×2 —— 兩個135°彎鉤的長度
（2）拉筋，也稱“S形箍”，如下圖所示
拉筋單支長度按構件斷面寬度扣保護層，加兩個135°彎鉤的長度計算。其長度計算表達式為：
L =b - 2 bhc + 2d + 11.9d ×2
式中：L —— 拉筋單支長度
b —— 構件斷面寬度
bhc —— 構件主筋的保護層厚度
d —— 拉筋直徑
11.9d ×2 —— 兩個135°彎鉤的長度

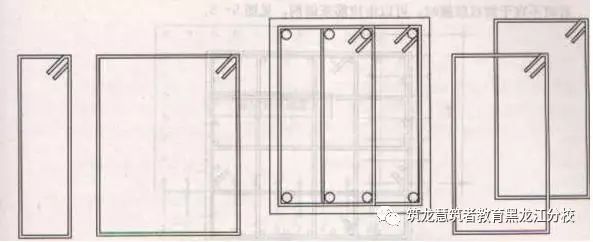

（3）矩形斷面的梁、柱配置的四肢箍，如圖所示
① 左圖中所示的兩個相套的箍筋，一個是環周邊的封閉雙支箍，按公式(1)計算。另一個的一邊寬度相當于三分之一的構件斷面寬度，其計算表達式為：
L= b ×2 ＋(h -2bhc +2d )×2 +11.9d×2
② 右圖中所示的兩個相套的箍筋，為一邊寬度相當于三分之二的構件斷面寬度的兩個封閉單箍。其計算表達式為：
L={b ×2 ＋(h -2bhc +2d )×2+11.9d×2}×2

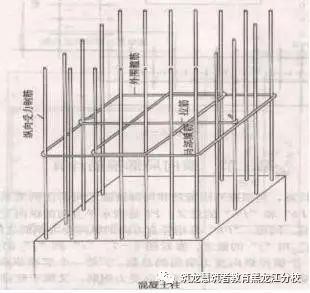

套箍的應用如圖所示

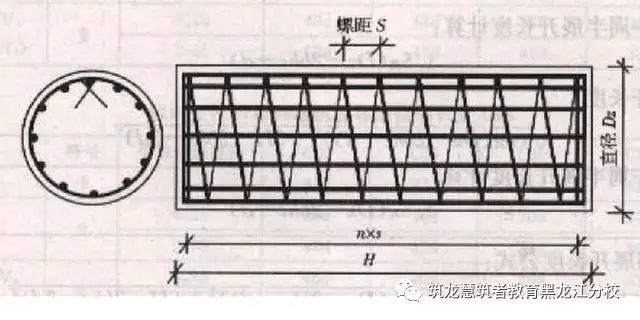

（4）螺旋箍，如圖所示
螺旋箍的長度是連續不斷的，可按以下公式一次計算出螺旋箍總長度。其長度計算表達式為：
式中：H —— 需配置螺旋箍的構件長或高
S —— 螺旋箍螺距
D —— 需配置螺旋箍的構件斷面直徑
bhc—— 保護層厚度
π—— 圓周率，取3.1416
d —— 螺旋箍直徑

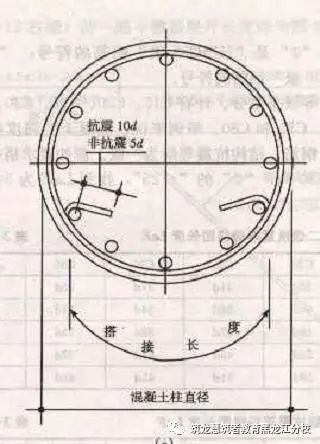

（5）圓形箍，如圖所示。
圓形箍長度應按箍筋外皮圓周長，加35d的搭接長度，再加兩個135°彎鉤的長度計算。其長度計算表達式為：
L=（D-2bhc+2d）×π＋35d +11.9d×2
式中：L ——圓形箍單支長度
D ——構件斷面直徑
bhc ——保護層厚度
π——圓周率，取3.1416
d ——圓形箍直徑
