墻體是什么大家都知道，基本上，一段墻體是一個三維空間里的長方體，厚度方向的尺寸相對比較小。三維長方體共有六個面，兩兩相對，共分三組。我們劃分的依據，就是這三個墻體受力的方向。

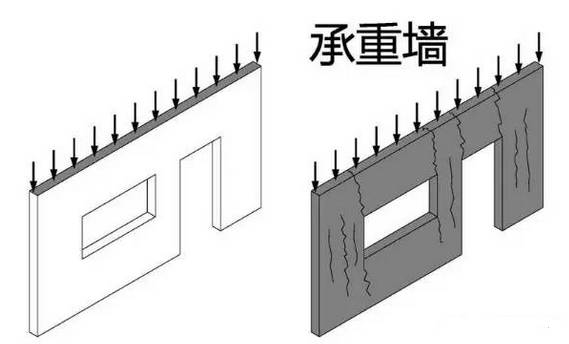

如果外力作用在墻體的上下表面，我們就說這段墻體是「承重墻」。外力一直大一直大，墻體就會被壓裂、壓碎。

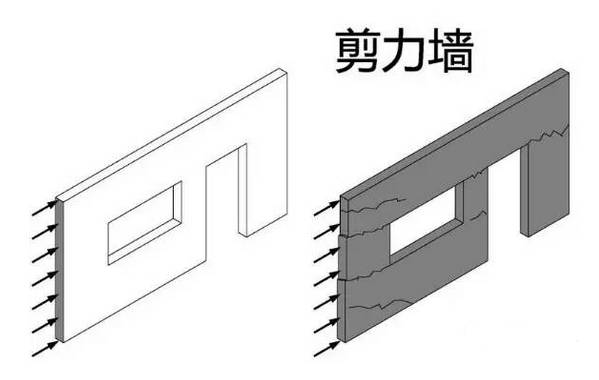

如果外力作用在墻體厚度一側的側表面，我們就說這段墻體是「剪力墻」。外力一直大一直大，墻體就會開裂。極限狀態，就像你推倒一堆摞起來的積木那樣，轟然倒地。

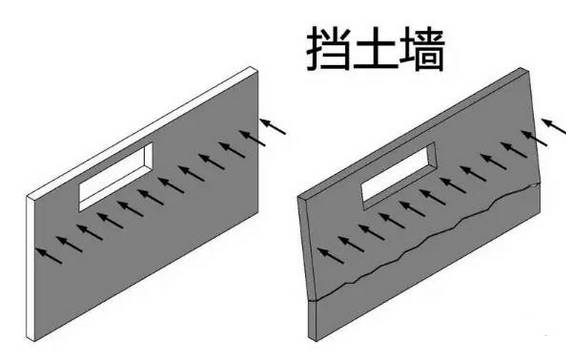

如果外力作用在墻體寬度一側的側表面，我們就說這段墻體是「擋土墻」。外力一直大一直大，墻體就會傾倒。極限狀態，就像你推倒一個直立的紙箱一樣，上半截墻體整個歪過去。
三維空間內的三個坐標方向，對應我們的三種結構墻體。不管哪個方向的外力，我們都有相應的結構墻體來抵抗。這才保證了結構在三維空間內的穩定。
這三種基本墻體排列組合，可以得出基本上所有的結構墻體：
承重墻
單純的承重墻多見于農村自建房。沒有任何混凝土構造柱的磚墻，基本可以認為是純承重墻。因?yàn)檫@樣的墻體，只能承受豎直方向的荷載。另外兩個水平方向，一施加外力，磚墻就不行了。不是傳說有些搏擊高手徒手就能打穿磚墻么，農村的磚墻，估計普通卡車撞一下是肯定能撞倒的。因?yàn)椴荒艹惺芩椒较虻耐饬Γ赃@種墻體的抗震性能極差，幾下就晃散架了。這也是為什么歷次地震農村自建房都受損嚴重的原因。
剪力墻
純粹的剪力墻更少見，基本只有鋼板剪力墻、留縫剪力墻符合這個條件。在普通的框架結構里，塞進一片片的鋼板剪力墻，它們不承受重力荷載，只有在地震到來的時候才發揮作用，抵抗地震帶來的水平力。對于普通建筑來說，幾乎不會用到純粹的剪力墻。
擋土墻
建筑結構里，單純的擋土墻多見于花壇、水池的側壁。一邊是空氣，一邊是土或者水，擋土墻的作用就是「擋住」土或者水。某種意義上，大壩就是巨型的純粹的擋土墻。
承重墻+剪力墻
這是最最常見的墻體形式，所有的豎向荷載和水平荷載均由墻體承擔?；旧?，大多數的多層、高層商品房住宅，包括磚混結構、剪力墻結構，都是這種墻體。磚混結構用的「承重墻+剪力墻」是由磚頭做的，剪力墻結構用的「承重墻+剪力墻」是由現澆混凝土做的，兩者性能有高下之分，區別僅此而已。北美地區的木結構住宅，其實也是「承重墻+剪力墻」，只不過是用木格柵做的。
承重墻+擋土墻
單純的地下車庫的外墻，就屬于「承重墻+擋土墻」。一方面要承受頂板外加覆土的豎向重力荷載，另一方面要同時承受外側土體的側向土壓力。一般來說，基于抗側力性能和防滲透的要求，這類墻體以現澆混凝土墻體居多。
剪力墻+擋土墻
剪力墻高層的墻體一直伸入地下室，直達基礎。對于外圍沒有墻體的部位，比如窗口部位，在地下室那一層也要補充上墻體，這類墻體就屬于「剪力墻+擋土墻」?；蛘哒f(shuō)，框架、框剪結構的地下室外圍墻體，也是類似的情況。這些墻體相對來說沒有豎向荷載，但承受土壓力，又提供抗側剛度，為地下室頂板的嵌固提供足夠的強度。
承重墻+剪力墻+擋土墻
如果地下室外墻的上方有墻體，那么上方墻體的豎向荷載要通過這段墻體傳遞到基礎。同時，這段墻體也要承受土壓力，還要承受側向水平力，所以，這樣的墻體屬于「承重墻+剪力墻+擋土墻」，三個方向都受力。對于磚混結構來說，一般上部結構的「承重墻+剪力墻」用的是磚頭，地下室的「承重墻+剪力墻+擋土墻」則會用現澆混凝土。
三個方向都不受力
三個方向都不受力的墻體，一般不屬于結構工程師的工作范圍。這樣的「墻體」一般稱之為「填充墻」。其實，也可以叫「屏風」「隔斷」等等?！柑畛鋲Α箍梢杂酶鞣N材料，最常見的是磚頭，因?yàn)楸阋擞帜陀?，其次有玻璃、輕鋼、石膏板、木材等等。
填充墻
框架結構的墻體是填充墻，起圍護和分隔作用，重量由梁柱承擔,填充墻不承重。框架結構分全框架和半框架,全框架沒有承重墻,半框架有承重墻。
