對于GTJ2018來說，大家現在都在使用，那么計算設置那些會導致你的工程量或多或少呢？

1

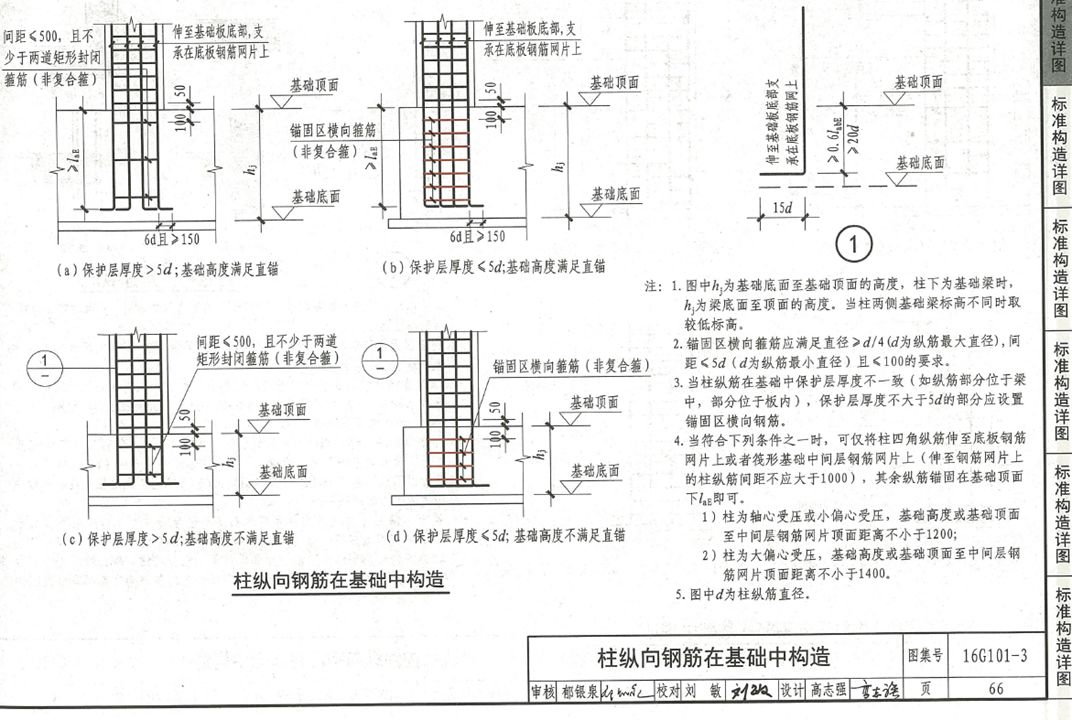

其實遇到這個問題不是軟件計算的不對，是我們對平法理解的不夠到位,平法16G101-3第66，有確定的說明柱基礎插筋錨固區的箍筋計算方法，如下圖：

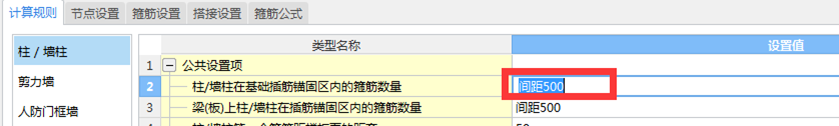

但是如果設計圖紙中有特殊的要求，我們就需要修改軟件中工程設置-計算設置-計算規則-柱/墻柱在基礎插筋錨固區內的箍筋數量。

如果是機械連接就沒有影響，只要工程上存在綁扎搭接的連接， 接頭錯開百分率會影響縱筋的搭接長度，當也會影響鋼筋總量了。

當鋼筋接頭錯開百分率為0是按照平法00G101計算，25%、50%、100%按照平法16G101-1第59頁計算。因此，需要按實際情況調整接頭錯開百分率，大部分圖紙會給出百分率，如下圖：

設計無具體要求時，按照施工現場經驗來設置即可

查看工程量發現原來是綁扎搭接都多計算了箍筋，機械連接計算正確，這個是為何？

其實這個是因?yàn)槠椒?6G101-1第59頁，有相應的說明，所以軟件默認按照平法來走，因此柱子在縱筋搭接范圍箍筋加密，這個計算是無誤。

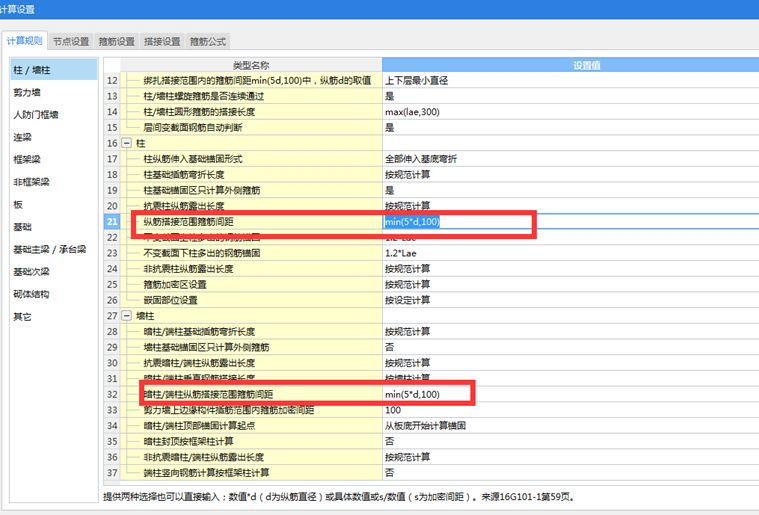

可是我們避免不了，圖紙有特殊的要求，因此這個時候我們只需要修改工程設置-計算設置-計算規則-柱/暗柱/端柱縱筋搭接范圍箍筋間距即可。

2

這個是因?yàn)橛?jì)算設置中墻身鋼筋搭接長度軟件默認是按平法圖集計算時，搭接長度為1.2lae,錯開的距離按照500計算，因此他不會按照1.4lae計算。

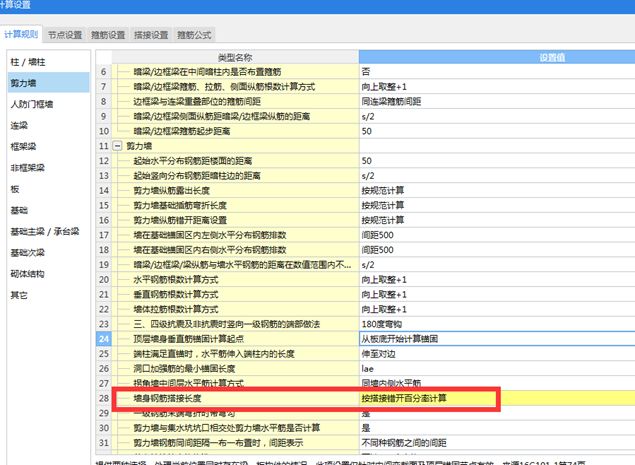

如果縱筋搭接接頭錯開百分率是50%，搭接長度要按照1.4lae計算，我們可以將計算設置中的墻身鋼筋搭接長度改成按搭接錯開百分率計算即可。

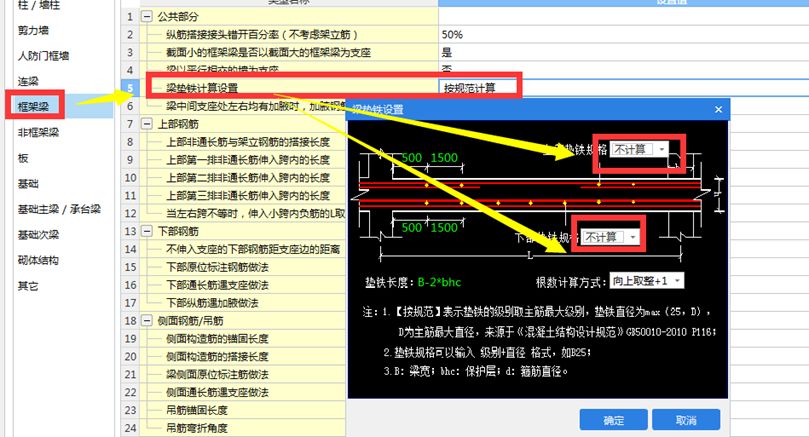

這個是因?yàn)橛?jì)算設置中梁墊鐵這一項沒有修改，軟件默認是按照規范計算的，墊鐵直徑為max(25,D),D為主筋最大直徑，來源于《混凝土結構設計規范》GB50010-2010，如果不想計算梁墊鐵的鋼筋，我們直接在工程設置中將梁墊鐵設置改成不計算，就不會出量了。

可能有人會問梁墊鐵什么情況下需要計算？

其實一般當梁出現多排鋼筋時，就要計算梁墊鐵，但是我們圖紙有特殊要求時，需要按照?qǐng)D紙說明來計算。

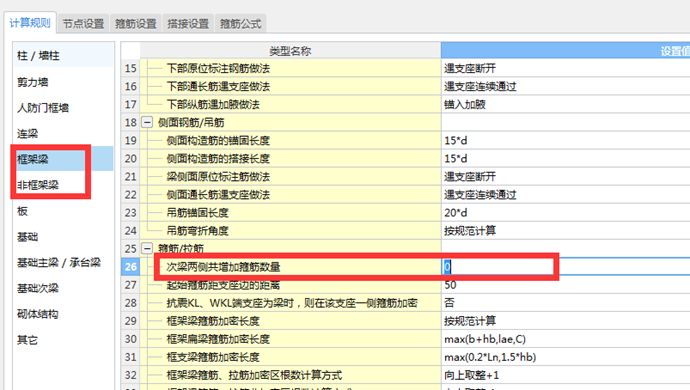

這一項設置后，只要滿足生成次梁加筋的條件就會生成，如果這里設置了，我們就不用再去自動生成，所以設置前需要提前考慮好是否這里設置，但是我一般都是使用建模輸入中的自動生成吊筋生成。
