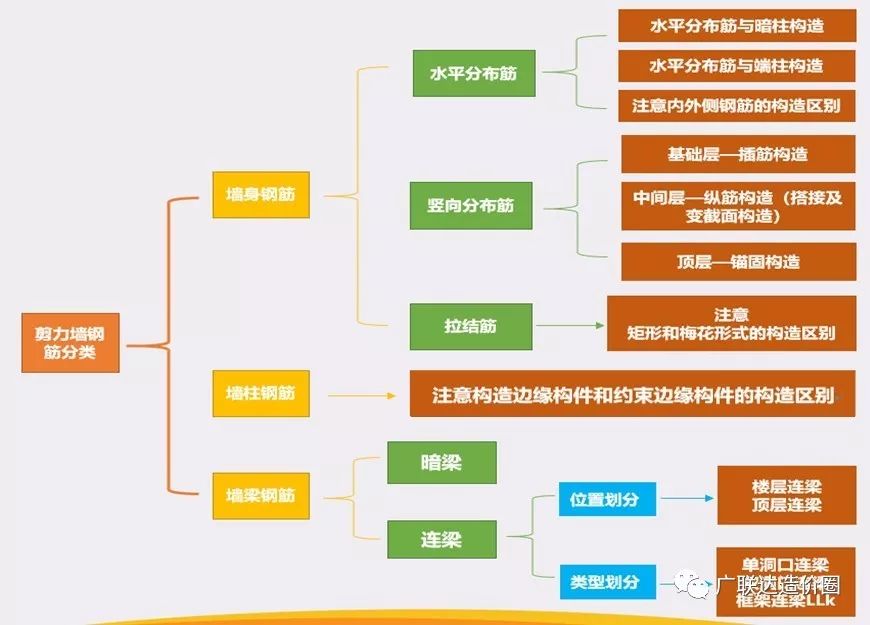

本文主要分析剪力墻墻柱的相關標準構造以及特殊構造的計算和區別，在正式分析之前，先來了解一個概念，什么是邊緣構件？

邊緣構件由邊緣暗柱、邊緣端柱、邊緣轉角墻、邊緣翼墻組成，這些都是剪力墻結構中特有的，它們的作用都一樣，設置在剪力墻的邊緣，起到改善受力性能的作用，主要分為構造邊緣構件和約束邊緣構件。

構造邊緣構件

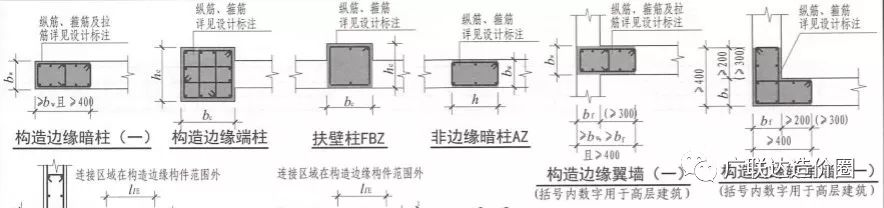

剪力墻構造邊緣構件詳細構造

來源：16G101-1  P77

構造邊緣構件主要是針對剪力墻墻肢軸壓比在相對較小的情況下設計構造的，從16G101-1圖集中的配筋構造情況可以看出，構造邊緣構件（如暗柱、端柱）僅在邊緣構件范圍內布置縱筋和箍筋，只需要通過云計量GTJ2018識別柱大樣就可以完成構件的創建。

約束邊緣構件

根據規范GB50011-2010（2016版），當剪力墻墻肢截面相對受壓區高度或軸壓比大到一定數值時，就需要設置約束邊緣構件，以此來提高剪力墻的塑形變形能力。約束邊緣構件對體積配箍率等要求更嚴，用在比較重要的受力較大結構部位，所以，對于抗震等級一、二、三級的剪力墻底部加強部位及其上一層的剪力墻肢，應設置約束邊緣構件。

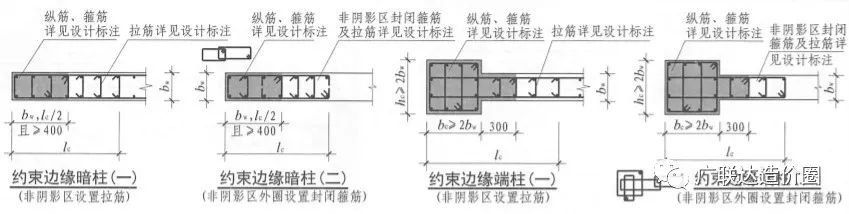

剪力墻約束邊緣構件詳細構造

來源：16G101-1  P75

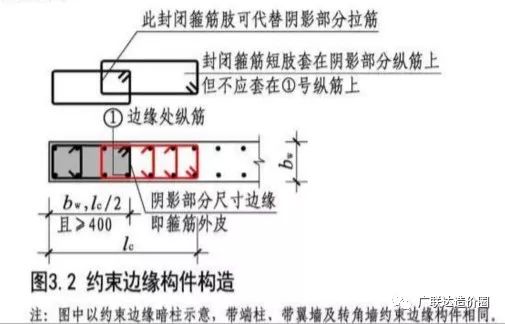

來源：G101系列圖集常見問題答疑圖集17G101-11  P3-2

如上圖所示，約束邊緣構件沿墻肢的長度lc包括陰影部分和非陰影部分，一般用YBZ代號。在設計圖紙中，需要注明非影陰區封閉箍筋或拉筋的直徑，如果與陰影區箍筋直徑相同時，可不注明。非影陰區豎向鋼筋即為剪力墻豎向分布鋼筋，非陰影區拉筋或箍筋的豎向間距、構造做法與陰影區的拉筋或封閉箍筋相同。

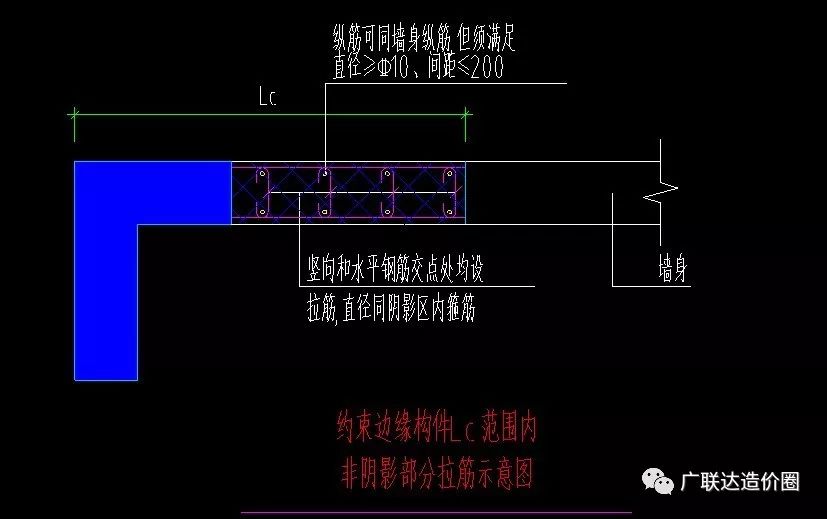

剪力墻約束邊緣構件實際工程設計配筋構造

1、鋼筋構造詳細分析

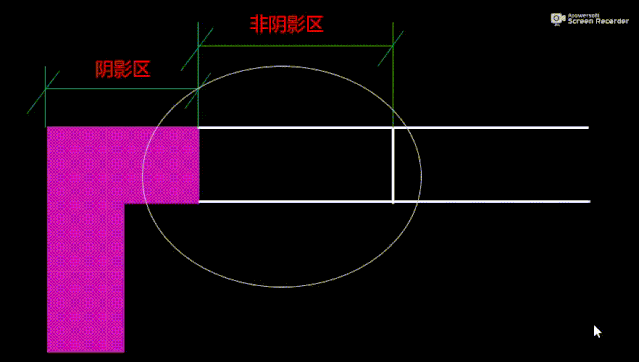

通過國家建筑標準設計圖集16G101、G101答疑圖集及實際設計圖紙分析發現，陰影區按照一般柱大樣構造縱筋和箍筋，而非陰影區涵蓋陰影區柱的鋼筋和剪力墻的鋼筋，如下圖所示。

2、建模計量一般方法（2種）

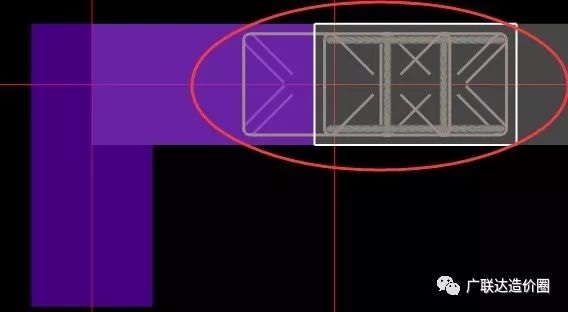

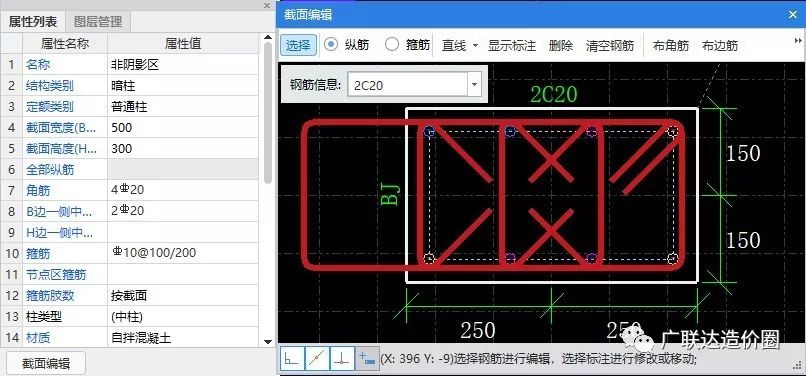

（1）將非陰影區部分建立成單獨的暗柱構件，參照上面所分析到的非陰影區涵蓋的鋼筋信息，進行截面編輯，參見下圖。

注：也可選擇將非陰影區部分并入到陰影區暗柱內整體進行截面編輯，即暗柱編輯時擴大到非陰影區，編輯方法同上。

（2）非陰影區部分不單獨建立構件，將其拆解出來，分成墻縱筋和柱箍筋，墻縱筋按照墻縱向分布筋規則自動計算，柱箍筋在陰影區的暗柱屬性中用其他箍筋編輯輸入，參見下圖。
