安裝造價里，最難的莫過于建筑電氣，為何？從電纜電線的區分到分別計算，從電氣橋架到爬墻走線，從防雷接地到弱電智能化，每個環節都是比較復雜且難以弄懂的，本篇就帶領各位安裝造價人學習如何計算電氣工程量及方法。
10kV高壓架空進戶裝置
10 kV以下懸式絕緣子XP，以“串”計量；
10 kV以下戶外高壓熔斷器WR,以“組”計量；
鋼穿通板，以“塊”計量；
10 kV以下穿墻導管CLB，以“個”計量；
10 kV以下避雷器FS，以“組”計量；
10 kV以下戶內、外支持絕緣子ZA,以“個”計量；
支架、金具，以“kg”計算。

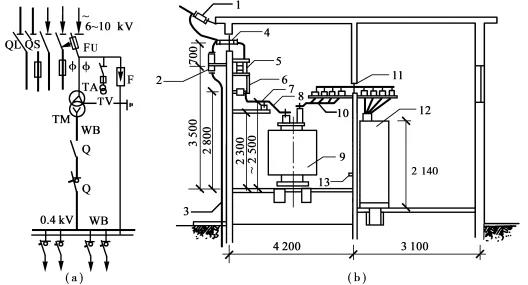

變配電裝置及設備
從進戶裝置起依序計算
變壓器安裝
計算規則：按不同電壓等級、不同容量和不同類型分別以“臺”計量。
TM安裝：不包括變壓器油耐壓試驗及變壓器系統調試。
TM分類：冷卻方式有油浸式、干式；相數分單相與三相；線圈材質分銅、鋁線圈；鐵芯分熱軋與冷軋硅鋼片等。
配電裝置安裝
斷路器(QF)、負荷開關(QL)、隔離開關(QS)，斷、通正常負荷電路，保護和控制高壓電器設備。安裝包括所配備的電磁式、彈簧儲能式、手動式等操作機構。
電流互感器(TA)、電壓互感器(TV)作為測量電壓、電流、電能及繼電保護之用。
計算規則：上述裝置均以“臺”計量。
母線安裝
母線：有變配電裝置高壓母線和車間配電低壓母線，注意區別。
常用硬母線：銅(TMY)、鋁(LMY) 。
計算規則：單片“延長米”計算。
L母＝ (母線設計單片延長米長度+母線預留長度)×(1+2.3%)
制作安裝損耗—2.3％
高壓控制設備
高壓控制臺、柜、屏，用于發電廠、工礦企業變配電站（所），接受電力和大型高壓交流電動機啟動、保護的主要設備。
目前，國產有固定、手車及活動式三種。 型號有GG、GFC、GBC等型。
計算規則：分別按控制屏、繼電屏、模擬屏、電源屏、直流屏、控制臺及箱式配電室等以“臺”計量。
低壓控制配電設備
計算規則：成套型動力、照明控制及配電用柜、箱、屏等，不分型號、規格及安裝方式，均以“臺”計量。
進出柜、箱、屏的導線需焊(壓)接線端子時，以“個”計量。
高壓、低壓設備基座、支架：槽(角)鋼基座、支架制安按“kg”、“m”計算。
電力及控制電纜

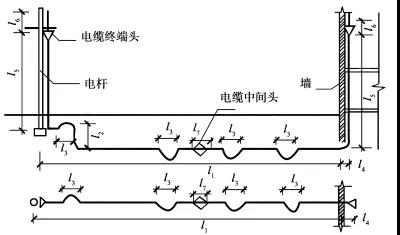

電纜埋地或地溝進戶示意
L＝(l1+l2+l3+l4+l5+l6+l7)×(1+2.5%)
電力及控制電纜安裝
計算規則：10 kV以下電力及控制電纜；無論敷設方式用部位，分別以“m”計算。
電纜長度以敷設方式和部位的表達式：
電纜長度＝（2×端頭長＋引上下長＋直埋地長＋電纜溝長＋保護管長＋鋼索長＋沿墻長＋豎井道長＋橋架長＋槽架長十梯架長＋線道長等＋電纜預留量）×（1＋2.5％）
電纜端頭：制作安裝以“個”計量。
電纜直埋敷設
電纜溝土石方，以“m3 ”計算：
V＝S L，兩根電纜每1 m溝長，V＝0.45 m 每增加一根電纜，每1m溝增加0.153m3。
電纜溝鋪砂蓋磚：以溝長度“m”計算。
電纜溝內敷設
電纜溝：進人、不進人溝。
溝體砌筑：土石方量“m3” ；溝底、壁砌磚 或澆筑“m3”； 溝壁、底抹水泥砂漿“m2”；溝蓋板制作“m3” ； 采購時價值及運費。
參考《建筑工程預算定額》。
揭、蓋電纜溝蓋板：“m”計算；
溝內支架制安：鋼“kg” 、砼“m3 ”計算。
電纜橋架安裝
橋架：分為梯式、托盤式（有孔托盤、無孔 托盤），一般由直線段、彎通、三通等附件及支、吊架等構成。
計算規則：無論鋼質、不銹鋼、鋁合金、玻璃鋼、塑料質橋架，均按“m”計算。包括橋架每段間用5.5~16mm2的電氣連通
跨接線及接地線和接地端子的安裝。

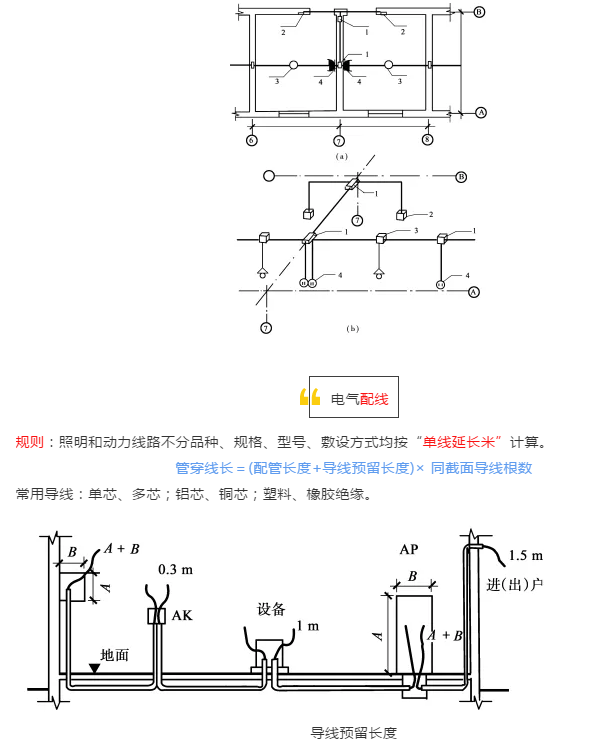

配管工程量
規則：配管以管材質、規格和敷設方式不同（明暗），按“延長米”分別計算，不扣除接線盒(箱)、燈頭盒、開關盒所占長度。
要領：從配電箱起逐回路進行計算。
方法：水平管，借建筑物平面圖墻、柱軸線尺寸進行計算。只能斜向敷設的管，當圖紙比例正確時，可用比例尺量算。
配管配線的明暗盒
接線（分線）、插座、開關、燈頭等盒按“個”計量。
