電氣照明線路導線根數幾根線?如何確定？一般，單聯單控開關為：單聯單控開關2根，雙聯單控開關為3根，依次類推。
1、火線先進開關，再進燈具，地線、零線不進開關，直接連燈具；
2、按照燈具需要，確定1個燈具至少用幾根線；
3、按回路中（共管）燈具之間工作關系，凡同時開閉的則公用同2根線；
4、凡遇到共管線路中不同時開閉的燈具，每增加1個單獨開閉的功能，則增加1根導線；
5、統計共有幾個單獨開閉的回路，確定控制開關回路數，開關配線為回路數+1共用零線（配電箱斷路器則有不同情況）。
單控開關
在家庭電路中是最常見的，也就是一個開關控制一件或多件電器，根據所聯電器的數量又可以分為單控單聯、單控雙聯、單控三聯、單控四聯等多種形式。
如：廚房使用單控單聯的開關，一個開關控制一組照明燈光在客廳可能會安裝三個射燈，那么可以用一個單控三聯的開關來控制。

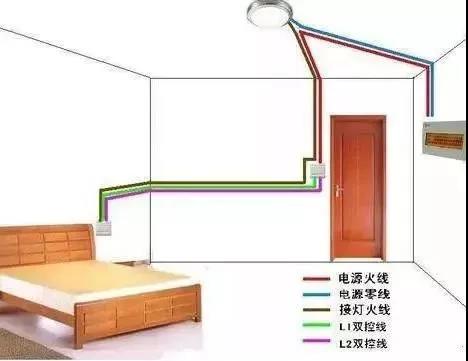

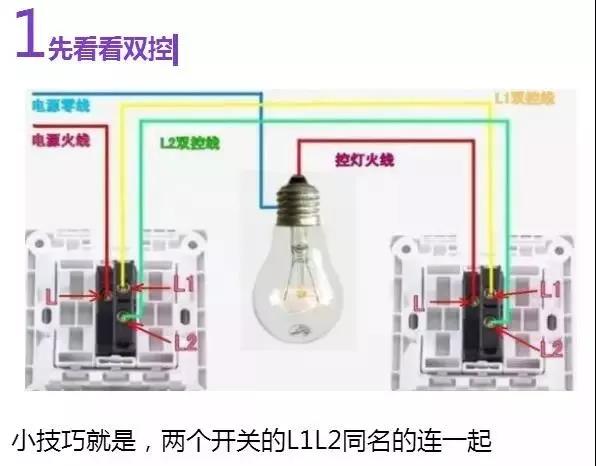

雙控開關
一個開關同時帶常開、常閉兩個觸點（即為一對）。通常用兩個雙控開關控制一個燈或其它電器，意思就是可以有兩個開關來控制燈具等電器的開關，比如，在樓下時打開開關，到樓上后關閉開關。

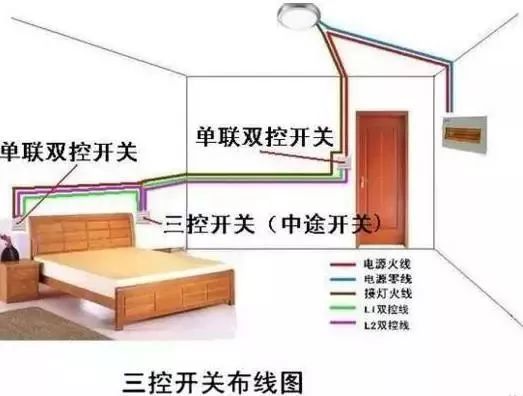

三控開關
三個開關控制一個燈，就是在雙控的基礎上，把兩個開關的連接線中間再加上一個雙刀雙擲開關。如果沒有的話，可以用雙開代替。

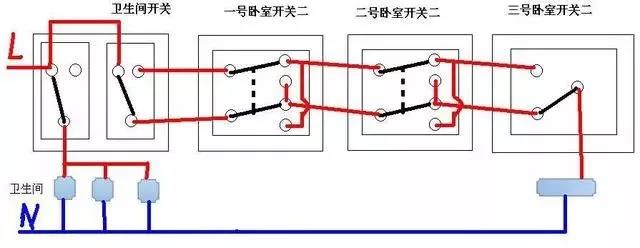

多控開關
可以實現在無限多的地點控制照明燈的開關。

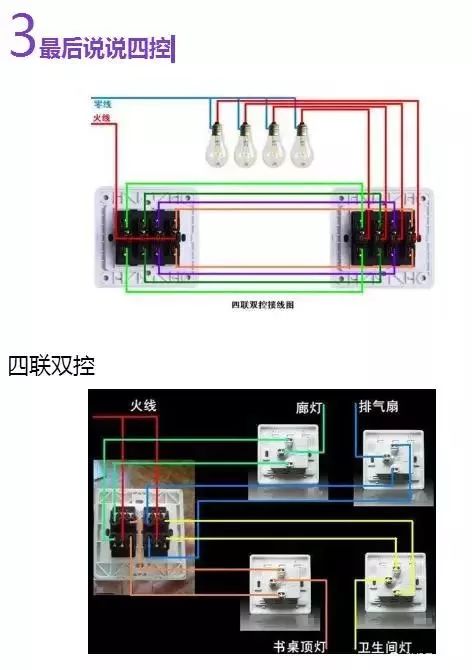

1 雙控三控四控開關的接線

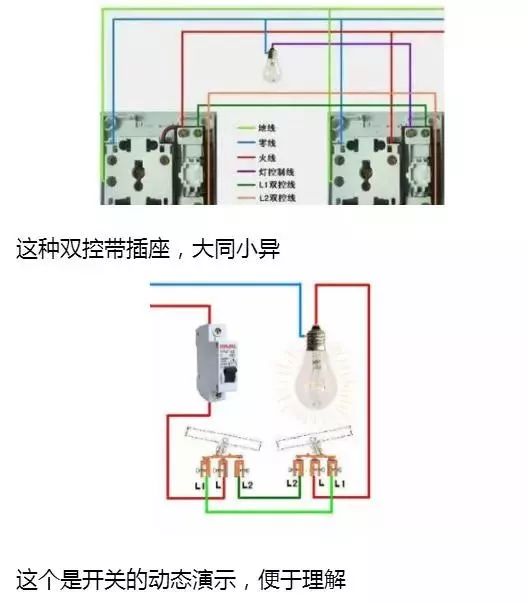

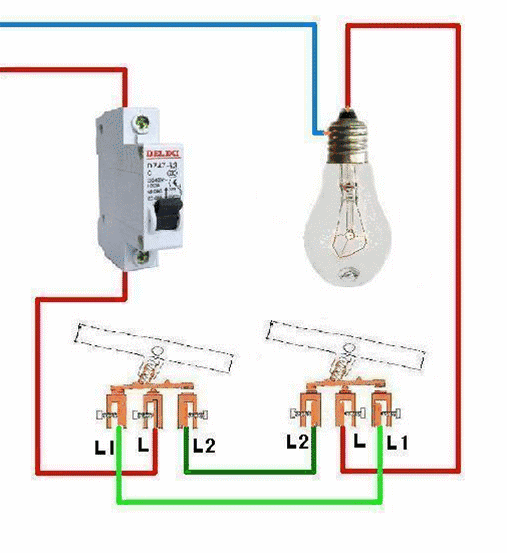

這個是開關的動態演示，便于理解
看電線顏色，區分零火線：
火線L：紅色，黃色，綠色
零線N：藍色，黑色
地線PE：黃綠雙色線
以上看色識線的方法，僅供參考，實際區分應該用試電筆測試，區分零火線。
